Opbouwen van de klimspiraal

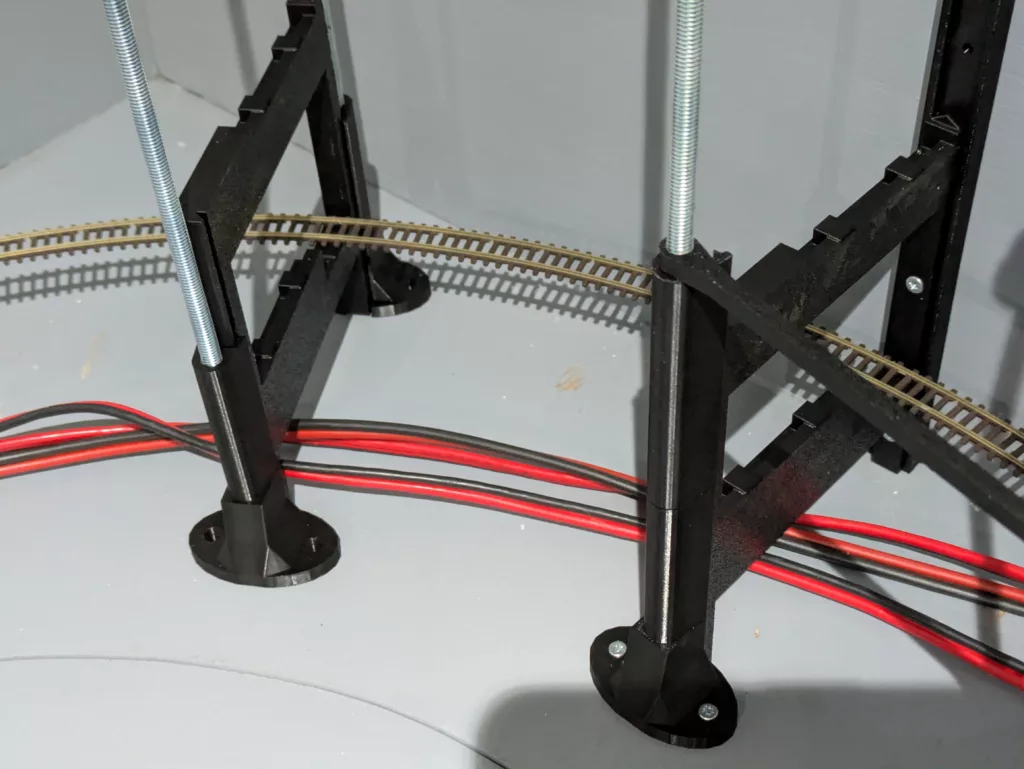

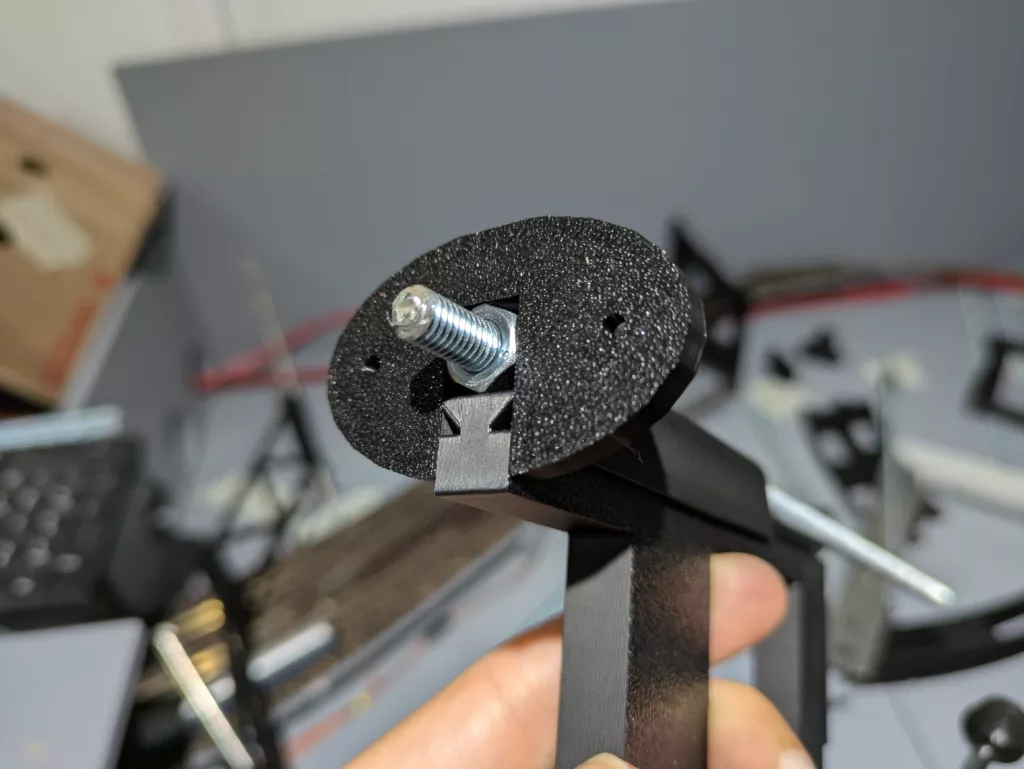

Inmiddels heb ik genoeg onderdelen geprint om te beginnen met het opbouwen van eerste laag van de klimspiraal. Dit printen kost enorm veel tijd. Ondanks de nieuwe veel snellere printer heeft de printer de afgelopen tijd bijna 100 uur nodig gehad om alle onderdelen te printen. En dat was voor de eerste laag. Totaal krijgt deze klimspiraal 4,5 draai. Op de eerste foto is de onderkant van een van de poten/staanders te zien. De M6 moer past perfect in de poot en de onderdelen schuiven precies in elkaar. Dit is het grote voordeel van 3D printen. De draadeinde gaan door de onderbouw heen en zijn aan de onderkant ook vastgemaakt met een moer. Omdat er een aantal punten zijn waar dat niet handig uitkomt om een moer aan de onderkant te hebben, heb ik de pootjes ontworpen met schroefgaten.

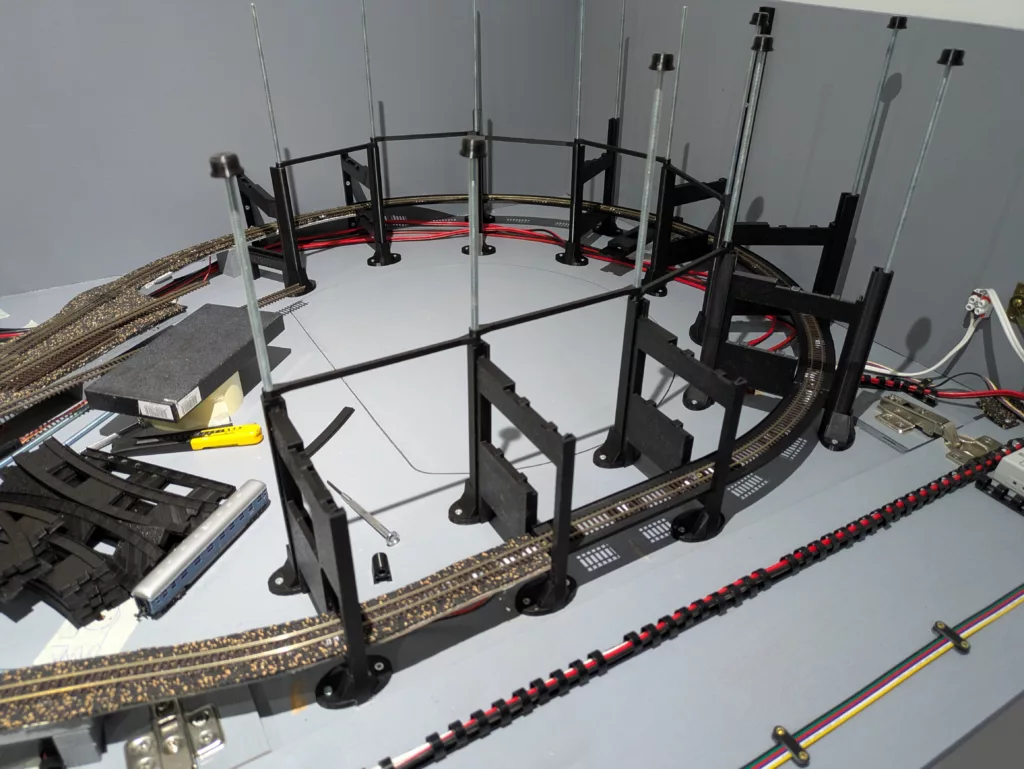

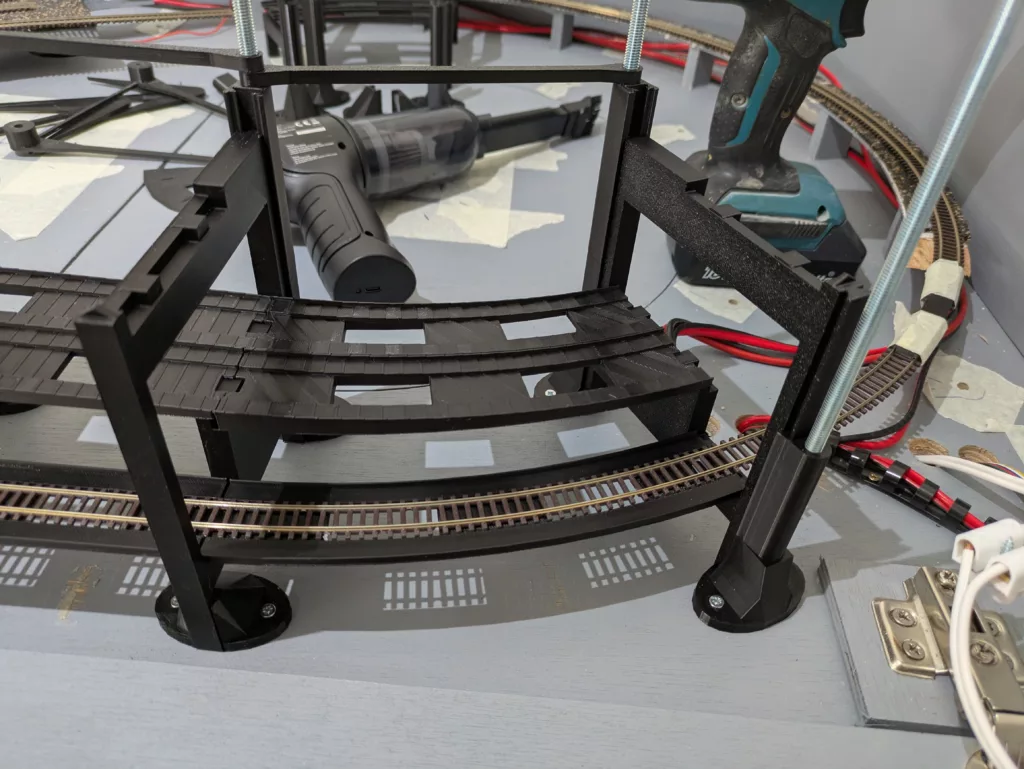

Tussen de poten van de klimspiraal heb ik de brugdelen zo ontworpen dat de rails hier precies in past. Ook zijn de bochten heel licht naar binnen gekant. Op de laatste twee foto’s is te zien dat ik ben begonnen met het leggen van rails in de klimspiraal. Tijdelijk heb ik op de bovenkant van de draadeinde een dopje gemaakt omdat ik mijn hand en arm al een paar keer heb opgehaald aan de scherpe gezaagde uiteinde.
